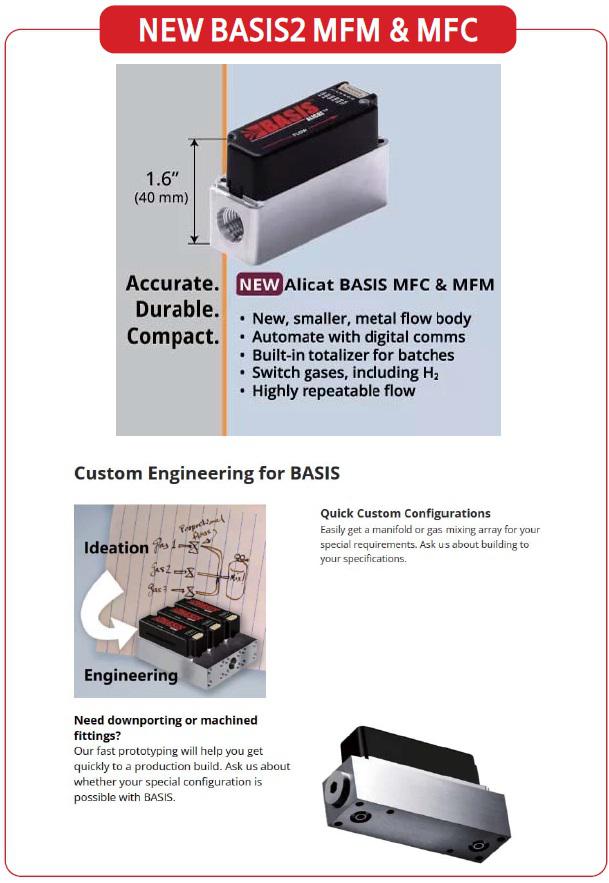

NEW BASIS 2 MFM & MFC – 초소형 디지털 질량 유량계/컨트롤러

Alicat의 BASIS 2 시리즈는 콤팩트한 메탈 하우징 기반의 초소형 MFM/MFC 제품군으로, 높은 정밀도와 빠른 응답속도를 제공하며 자동화 장비 및 OEM 장비에 이상적입니다.

📌 주요 특징

초소형 디자인 (높이 40mm) – 좁은 공간에 적합

±1.5% Reading 또는 ±0.2% Full Scale의 높은 정확도

±0.25% Reading 또는 ±0.05% Full Scale의 뛰어난 반복성

100ms 이하의 빠른 제어 응답속도

누적 유량 표시 기능 (MFC 모델에 한함)

디지털 통신 지원: RS-232, RS-485

아날로그 출력 지원: 05V, 420mA (옵션)

전원 요구사항: 12~24VDC (컨트롤러 기준 최대 210mA)

🔹 사용 가능 가스 (총 9종)

Air (공기)

N₂ (질소)

O₂ (산소)

CO₂ (이산화탄소)

CH₄ (메탄)

H₂ (수소)

He (헬륨)

Ar (아르곤)

N₂O (아산화질소)

※ 위 가스 외 특수가스 또는 혼합가스는 Composer 시리즈에서 지원

🛠 제품 사양 요약

제어 범위: 0.01% ~ 100% (10,000:1 turndown)

온도 보정: ±1.5°C

작동 온도: 0~50°C

최대 압력:
· 100~10,000 SCCM 모델 – 145psig
· 20 SLPM 모델 – 60psig

보호 등급: IP40

장착 나사: M3 나사홀 2개 (6mm 깊이)

💡 모델별 최대 유량 및 압력 손실

100 SCCM: 15.0 mbar (컨트롤러), 0.2 mbar (미터)

1 SLPM: 20.0 mbar (컨트롤러), 1.5 mbar (미터)

5 SLPM: 80.0 mbar (컨트롤러), 16.0 mbar (미터)

20 SLPM: 850.0 mbar (컨트롤러), 85.0 mbar (미터)
